Movimenti nel piano

Ragazzi, ricordate i pesciolini nell'acquario ...cartesiano?
Ah, se non li ricordate ... perché non li avete visti :-(
dovete fare il clic e andare a vedere.
E comunque,
guardiamoci questi due

Lo sapete che il pesciolino azzurro non è altro che quello rosso che nuotando ... ha cambiato colore?[perché i nostri pesciolini sono cangianti! :-) ]
Nel post, quello su cui siete andati a vedere, avevo accennato alla geometria delle trasformazioni. Dovremo occuparcene, come vi ho detto, in maniera da fare ordine...
Già conosciamo (un po'), trasformazioni che non deformano in alcun modo le figure, cioè che fanno ottenere delle figure congruenti a quella iniziale, figure che si sovrappongono punto per punto, combaciano... Lo abbiamo visto tante volte ruotando degli oggetti, es la squadretta, per cambiare la posizione di angoli ..., oppure osservando delle figure o delle tabelle o parti di tabelle che si guardano allo specchio ..., e abbiamo detto che si tratta di movimenti rigidi.
Il nostro pesciolino nuota in un mare che, in matematica, chiamiamo piano cartesiano.
Cominciamo dunque a conosce meglio i movimenti nel piano (in quello cartesiano in particolare, in un secondo momento, )
E, a proposito di movimento, non potendo stare ferma, ho preparato delle animazioni!:-)
Cliccate: osservate che il triangolo T si muove, scorrendo sul righello. Il movimento è chiamato traslazione.

La traslazione avviene nel piano stesso nel quale giace il triangolo T. E' una proprietà specifica della traslazione.
Ora un altro movimento. Il triangolo è fissato alla lancetta delle ore di un orologio. La lancetta ruota ...

La rotazione, come la traslazione, avviene nel piano stesso nel quale giace il triangolo T.
Infine, un altro movimento rigido: nell'animazione vedrete la figura F che si trasforma in quella F', mediante un ribaltamento.

Il movimento di ribaltamento avviene fuori dal piano in cui giace la figura F (apri il palmo di una mano: per sovrapporlo al palmo dell'altra devi eseguire un ribaltamento, movimento fuori dal piano che contiene la prima mano)

Ora, mettiamo giusto un po' d'ordine, curando un po' la terminologia specifica:

1) Movimento rigido: traslazione, rotazione e ribaltamento;
le figure ottenute mediante questi movimenti si sovrappongono perfettamente, punto per punto, alla figura di partenza; esse sono congruenti. Le due figure congruenti mantengono quindi invariate ogni lunghezza, l'ampiezza degli angoli, l'estensione nel piano (area). Si dicono perciò isometriche (dal greco, di uguale misura - iso, ricordate, isoscele...- ).
La traslazione, la rotazione e il ribaltamento sono delle trasformazioni geometriche definite isometrie.
2) La traslazione e la rotazione avvengono nel piano nel quale giace la figura iniziale: sono detti movimenti diretti; le figure ottenute con questi due movimenti si dicono direttamente congruenti (o direttamente isometriche)
3) Il ribaltamento è un movimento inverso: richiede di uscire dal piano in cui giace la figura iniziale.; le figure ottenute per ribaltamento sono dette inversamente congruenti (o inversamente isometriche).
E... vi sarete accorti che il ribaltamento lo abbiamo già conosciuto con il nome di simmetria (figure che combaciano, si guardano allo specchio...) Ma è una particolare simmetria... su queste dobbiamo indagare più a fondo!
Per il momento fate qualche esercizietto:
a) Osserva le tre figure

__ __

In quale figura osservi:
- Una traslazione? .........................................
- Una rotazione? ..........................................
- Un ribaltamento? ......................................
Quale dei tre movimenti non è avvenuto nel piano nel quale giace la bandierina alla sinistra? ...............

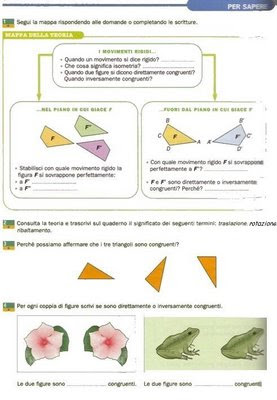

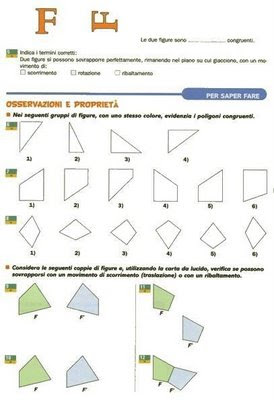

Infine va', due schede da ingrandire e stampare, per sapere ...

e per saper fare

Testo di riferimento per l'argomento e le attività: Matematicamente - Ed scolastiche B. Mondadori da cui sono tratte schede e immagini.
